清水復合排氣閥
發布時間: 2019-10-28 20:36:58
【主要技術參數】
| 復合式清水排氣閥CARX原理作用： |
當管內開始注水時，塞頭停留在開啟位置，進行大量排氣，當空氣排完時，閥內積水浮球被浮起，傳動塞頭至關閉位置，停止大量排氣；當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣則由小孔排出。當抽水機停止，管內水流空時，或遇管內產生負壓時，此時塞頭開啟，吸入空氣確保管線安全。
| 復合式清水排氣閥CARX性能特點： |
CARX復合式清水排氣閥用于供熱、采暖及空氣調節管網系統，尤其適用于逐年并網的系統，并網后對系統平衡重作次調試，即使管路重新實現水利平衡，并具有排污，流量測量和截止功能，介質應從較短的那端法蘭進入。
| CARX復合式清水排氣閥技術參數： |
| 公稱通徑DN（mm） | 25（1"）~300（12"） |
| 公稱壓力PN（Mpa） | 1.0~1.6 |
| 使用溫度（℃） | -10~85 |
| 適用介質 | 清水 |
| CARX復合式清水排氣閥部件材質： |
| 零件名稱 | 材質屬性 |
| 閥體 | 鑄鐵、鑄鋼 |
| 浮球 | 不銹鋼 |
| 杠桿 | 黃銅 |
| 塞頭 | 不銹鋼 |
| 定位架 | 不銹鋼 |

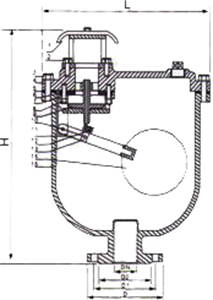

| CARX復合式清水排氣閥外形尺寸： |
| 口徑 | D | D1 | D2 | L | L1 | H | Z-Φd |
| 25 | 115 | 85 | 65 | 235 | 180 | 355 | 4-14 |
| 50 | 160 | 125 | 102 | 325 | 205 | 450 | 4-18 |
| 80 | 195 | 160 | 138 | 365 | 235 | 500 | 4-18 |
| 100 | 215 | 180 | 158 | 385 | 258 | 535 | 8-18 |
